La sélection du bon couplage pour une pompe d'agent de broyage est une décision cruciale qui peut avoir un impact significatif sur les performances, la fiabilité et la durée de vie de votre système de pompage. En tant que fournisseur de pompes d'agent de broyage, je comprends l'importance de ce choix et je suis ici pour vous guider tout au long du processus.
Comprendre les bases des couplages dans les pompes d'agent de meulage
Avant de plonger dans le processus de sélection, il est essentiel de comprendre ce que sont les couplages et leur rôle dans une pompe d'agent de broyage. Un couplage est un dispositif mécanique utilisé pour connecter deux arbres ensemble à leurs extrémités dans le but de transmettre la puissance. Dans le contexte d'une pompe d'agent de broyage, le couplage relie l'arbre de la pompe à l'arbre du moteur, permettant au moteur de transférer l'énergie de rotation à la pompe.
Il existe plusieurs types d'accouplements disponibles sur le marché, chacun avec son propre ensemble d'avantages et d'inconvénients. Les types les plus courants comprennent des couplages rigides, des couplages flexibles et des couplages fluides. Les accouplements rigides sont utilisés lorsque les arbres sont parfaitement alignés et qu'il n'y a pas besoin de flexibilité. Les accouplements flexibles, en revanche, peuvent accueillir un certain degré de désalignement entre les arbres, ce qui est courant dans de nombreuses applications de pompage. Les accouplements fluides utilisent un milieu fluide pour transmettre la puissance, fournissant un démarrage et une absorption de choc lisses.
Facteurs à considérer lors de la sélection d'un couplage
Lors de la sélection d'un couplage pour votre pompe d'agent de broyage, plusieurs facteurs doivent être pris en compte. Ces facteurs vous aideront à déterminer le type de couplage et la taille le plus approprié pour votre application spécifique.
1. Exigences de couple
L'exigence de couple est l'un des facteurs les plus critiques de la sélection de couplage. L'accouplement doit être capable de transmettre le couple généré par le moteur à la pompe sans glissement ni échec. Pour déterminer l'exigence de couple, vous devez connaître la cote de puissance du moteur, la vitesse du moteur et l'efficacité de la pompe. Une fois que vous avez ces valeurs, vous pouvez calculer le couple en utilisant la formule suivante:
[T = \ frac {p \ fois 60} {2 \ pi n}]
Où:
- (T) est le couple à Newton-METETER (NM)
- (P) est la puissance en kilowatts (kW)
- (n) est la vitesse des révolutions par minute (tr / min)
Il est important de sélectionner un couplage avec une cote de couple qui est supérieur au couple calculé pour assurer une marge de sécurité.
2. Médiction de l'arbre
Le désalignement de l'arbre est un problème courant dans les systèmes de pompage et peut entraîner une défaillance de couplage prématurée, une augmentation des vibrations et une réduction de l'efficacité de la pompe. Il existe deux types de désalignement: un désalignement angulaire et un désalignement parallèle. Un désalignement angulaire se produit lorsque les axes des deux arbres ne sont pas parallèles, tandis que le désalignement parallèle se produit lorsque les axes des deux arbres sont parallèles mais décalés.
Les accouplements flexibles sont conçus pour s'adapter à un certain degré de désalignement. Lors de la sélection d'un couplage flexible, vous devez considérer la quantité de désalignement que votre système peut tolérer. Différents types d'accouplements flexibles ont différentes capacités de désalignement, il est donc important de choisir un couplage qui peut gérer le désalignement attendu dans votre application.
3. vitesse
La vitesse de la pompe et du moteur est un autre facteur important à considérer. Les applications à grande vitesse nécessitent des couplages qui peuvent gérer les forces centrifuges générées à grande vitesse. Certains accouplements sont conçus spécifiquement pour les applications à grande vitesse et ont des caractéristiques telles qu'une construction équilibrée et de faibles niveaux de vibration.
4. Environnement
L'environnement de fonctionnement de la pompe d'agent de broyage peut également affecter la sélection de couplage. Si la pompe fonctionne dans un environnement sévère, comme un environnement poussiéreux ou corrosif, vous devez choisir un couplage résistant à ces conditions. Par exemple, les couplages en acier inoxydable ou d'autres matériaux résistants à la corrosion conviennent aux environnements corrosifs.
5. Contraintes d'espace
Les contraintes d'espace peuvent également limiter le choix du couplage. Certains accouplements nécessitent plus d'espace pour l'installation que d'autres. Vous devez vous assurer qu'il y a suffisamment d'espace autour de la pompe et du moteur pour installer correctement le couplage.
Types d'accouplements adaptés aux pompes d'agent de broyage
Sur la base des facteurs mentionnés ci-dessus, voici quelques types d'accouplements qui sont couramment utilisés dans les pompes d'agent de broyage:
1. Couplage de la mâchoire
Les accouplements de la mâchoire sont un type de couplage flexible qui se compose de deux centres avec des mâchoires et un élément d'araignée élastomère. L'élément d'araignée offre une flexibilité et atténue les vibrations. Les accouplements de la mâchoire conviennent aux applications ayant des exigences de désalignement et de couple modérées. Ils sont relativement faciles à installer et à entretenir, ce qui en fait un choix populaire pour de nombreuses applications de pompe d'agent de broyage.
2. Raclages de vitesse
Les accouplements de vitesses sont un type de couplage rigide qui utilise des engrenages pour transmettre le couple. Ils sont capables de transmettre un couple élevé et conviennent aux applications à grande vitesse. Les accouplements d'engrenages peuvent accueillir un certain degré de désalignement angulaire et parallèle, mais ils nécessitent une lubrification régulière pour assurer un fonctionnement fluide.
3. Contacles à disque
Les accouplements à disque sont un type de couplage flexible qui utilise des disques métalliques minces pour transmettre le couple. Ils sont capables d'accueillir des niveaux élevés de désalignement et conviennent aux applications à grande vitesse et à torque élevé. Les accouplements à disques sont également connus pour leur grande fiabilité et leur longue durée de vie.
Nos recommandations de produits
En tant que fournisseur de pompes d'agent de broyage, nous proposons une gamme de couplages de haute qualité qui conviennent à différentes applications. Voici quelques-uns de nos produits recommandés:
- Pompe à mesure de vitesse pour l'aide au ciment: Cette pompe est équipée d'un couplage de haute qualité conçu pour gérer les exigences spécifiques des applications de broyage en ciment. Le couplage fournit une transmission de couple fiable et peut accueillir un certain degré de désalignement.

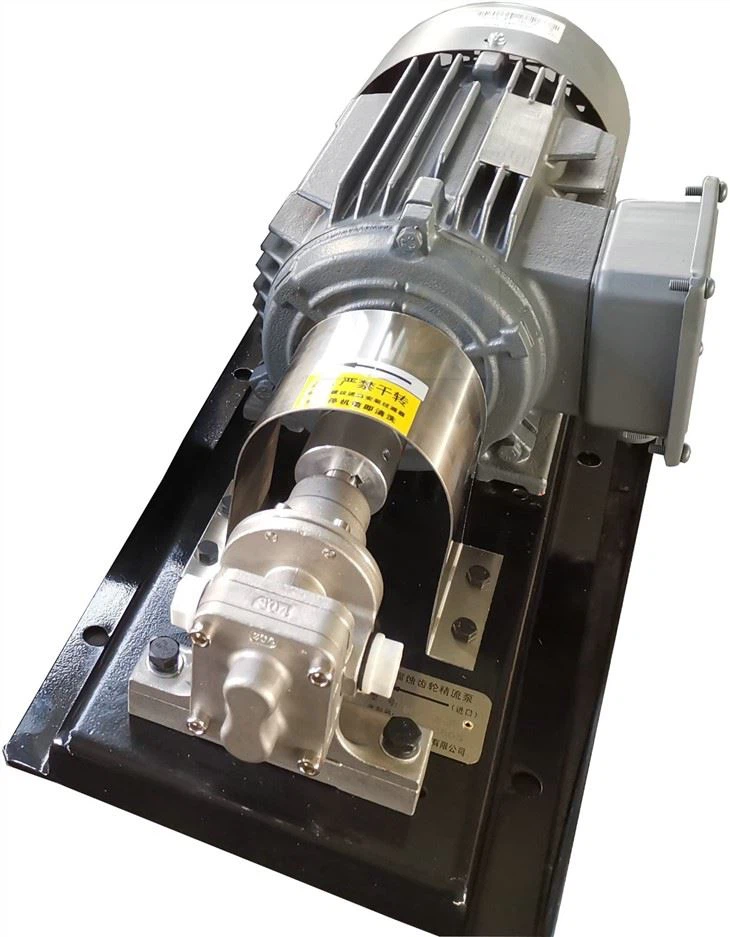

- Pompe spéciale abrasive: Cette pompe est spécialement conçue pour les applications abrasives. Le couplage utilisé dans cette pompe est fait de matériaux résistants à la corrosion et peut résister aux conditions difficiles des environnements abrasifs.
- Pompe d'agent de meulage haute précision: Cette pompe est connue pour sa haute précision et sa précision. Le couplage utilisé dans cette pompe est soigneusement sélectionné pour assurer un fonctionnement lisse et efficace, minimisant les vibrations et le bruit.
Conclusion
La sélection du bon couplage pour votre pompe d'agent de broyage est une décision critique qui peut avoir un impact significatif sur les performances et la fiabilité de votre système de pompage. En considérant des facteurs tels que les exigences de couple, le désalignement des arbres, la vitesse, l'environnement et les contraintes d'espace, vous pouvez choisir le couplage le plus approprié pour votre application spécifique.
En tant que fournisseur de pompes d'agent de broyage, nous avons l'expertise et l'expérience pour vous aider à sélectionner le bon couplage pour vos besoins. Si vous avez des questions ou avez besoin d'aide supplémentaire, n'hésitez pas à nous contacter pour une consultation. Nous nous engageons à vous fournir les meilleures solutions pour vos applications de pompage.
Références
- "Mécanical Engineering Design" par Joseph E. Shigley, Charles R. Mischke et Richard G. Budynas
- "Handbook de pompe" par Igor J. Karassik, Joseph P. Messine, Paul Cooper et Charles C. Heald
