Quel est le débit d'une pompe à engrenage?

Une pompe à vitesses est un type de pompe à déplacement positif qui utilise le maillage des engrenages pour pomper le liquide par déplacement. En tant que fournisseur de pompe à engrenage de premier plan, il est crucial de comprendre le débit de débit des pompes à engrenages, non seulement pour nous de concevoir et de fabriquer des produits de haute qualité, mais aussi pour que nos clients puissent faire les bons choix en fonction de leurs besoins spécifiques.

Les bases du débit de pompe à engrenage

Le débit d'une pompe à engrenage fait référence au volume de liquide que la pompe peut fournir par unité de temps, généralement mesuré en litres par minute (l / min), gallons par minute (gpm) ou mètres cubes par heure (m³ / h). Il s'agit d'un paramètre fondamental qui détermine la capacité de la pompe à transférer des liquides dans diverses applications.

Le débit théorique d'une pompe à engrenage peut être calculé à l'aide de la formule suivante:

[Q_ {th} = v \ Times n]

Où (q_ {th}) est le débit théorique, (v) est le volume de déplacement par révolution des engrenages, et (n) est la vitesse de rotation des engrenages. Le volume de déplacement (v) est principalement déterminé par les dimensions géométriques des engrenages, tels que le profil dentaire, le diamètre de la hauteur et la largeur du visage.

Dans les applications pratiques, cependant, le débit réel (q_ {ACT}) est toujours inférieur au débit théorique. Cela est dû à des facteurs tels que les fuites internes, la viscosité des fluides et les pertes mécaniques. Des fuites internes se produisent entre les dents d'engrenage, le boîtier de la pompe et les plaques latérales. Plus la différence de pression à travers la pompe est élevée, plus la fuite interne est élevée, ce qui entraîne une diminution du débit réel.

Facteurs affectant le débit de la pompe à engrenage

1. Vitesse de rotation

La vitesse de rotation de la pompe à engrenages a un impact direct sur le débit. Comme le montre la formule théorique, le débit est proportionnel à la vitesse de rotation. L'augmentation de la vitesse peut augmenter le débit. Cependant, il y a des limites. Le fonctionnement à haute vitesse peut provoquer une usure excessive des engrenages et d'autres composants, augmenter le bruit et les vibrations, et entraîner également une diminution de l'efficacité volumétrique en raison d'une fuite interne accrue.

2. Viscosité fluide

La viscosité des fluides joue un rôle important dans les performances d'une pompe à engrenage. Les fluides à forte viscosité sont plus difficiles à pomper que les fluides à faible viscosité. Lors du pompage des fluides de viscosité élevée, la fuite interne est réduite car le fluide visqueux forme un meilleur joint entre les pièces mobiles. En conséquence, l'efficacité volumétrique de la pompe peut augmenter et le débit réel peut être plus proche du débit théorique. D'un autre côté, lors du pompage des fluides à faible viscosité, tels que l'eau ou l'essence, la fuite interne est relativement importante et le débit réel est nettement inférieur à la valeur théorique.

3. Pression

La différence de pression à travers la pompe affecte le débit. À mesure que la pression augmente, la fuite interne augmente également, ce qui réduit le débit réel. Dans une pompe à engrenage, la courbe caractéristique de la pression-débit montre que à mesure que la pression de décharge augmente, le débit diminue. Il s'agit d'une considération importante lors de la sélection d'une pompe à engrenages pour les applications avec des exigences de pression élevées.

4. qualité de conception et de fabrication de la pompe

La qualité de conception et de fabrication de la pompe à engrenages a également un impact significatif sur le débit. Une pompe à engrenages bien conçue avec une usinage de vitesse précise, des dégagements appropriés et des matériaux de haute qualité peuvent minimiser les fuites internes et améliorer l'efficacité volumétrique. Par exemple, l'utilisation de profils dentaires avancés peut améliorer les performances de maillage des engrenages, réduire la pulsation du fluide et augmenter la stabilité du débit.

Contrôle du débit des pompes à engrenages

Dans de nombreuses applications, il est nécessaire de contrôler le débit de la pompe à engrenages. Il existe plusieurs méthodes pour y parvenir:

1. Variable - Drives de vitesse

L'utilisation d'une variable-vitesse, comme un convertisseur de fréquence, peut régler la vitesse de rotation du moteur de la pompe à engrenage. En modifiant la vitesse, le débit peut être facilement contrôlé. Cette méthode est largement utilisée dans les applications où le débit doit être ajusté en fonction des exigences du processus, comme dans les systèmes de dosage chimique. Pour plus d'informations sur les pompes à vitesses contrôlées par fréquence, vous pouvez visiter notrePompe de mesure de vitesse de fréquencepage.

2. Vannes de contournement

Une vanne de contournement peut être installée dans le système de pompe. Lorsque le débit doit être réduit, une partie du fluide est détournée vers le côté aspiration de la pompe à travers la soupape de dérivation. Cette méthode est simple et coûteuse, mais elle peut entraîner des pertes d'énergie en raison de la recirculation du fluide.

3. Pompes de déplacement réglables

Certaines pompes de vitesse sont conçues avec un déplacement réglable. En modifiant le volume de déplacement par révolution, le débit peut être ajusté. Ce type de pompe convient aux applications où une large gamme de réglage du débit est requise.

Applications des pompes à engrenages en fonction des exigences de débit

1. Systèmes de lubrification

Dans les systèmes de lubrification, les pompes à engrenages sont utilisées pour fournir de l'huile de lubrification à divers composants de machines. Le débit de la pompe à engrenages dans ces applications est relativement faible, généralement dans la plage de quelques litres par minute. La pompe doit fournir un débit d'huile continu et stable pour assurer une lubrification appropriée et réduire les frictions et l'usure.

2. Dosage chimique

Dans les applications de dosage chimique, un contrôle précis du débit est essentiel.Pompes à dosage de dosagesont utilisés pour ajouter des quantités précises de produits chimiques dans un flux de processus. Ces pompes peuvent gérer une large gamme de débits, de très petites doses (millilitres par minute) à des volumes plus grands (litres par minute). Par exemple, dans les usines de traitement de l'eau, les pompes à engrenages sont utilisées pour dose des produits chimiques tels que les coagulants et les désinfectants.

3. Transfert de liquide à viscosité élevée

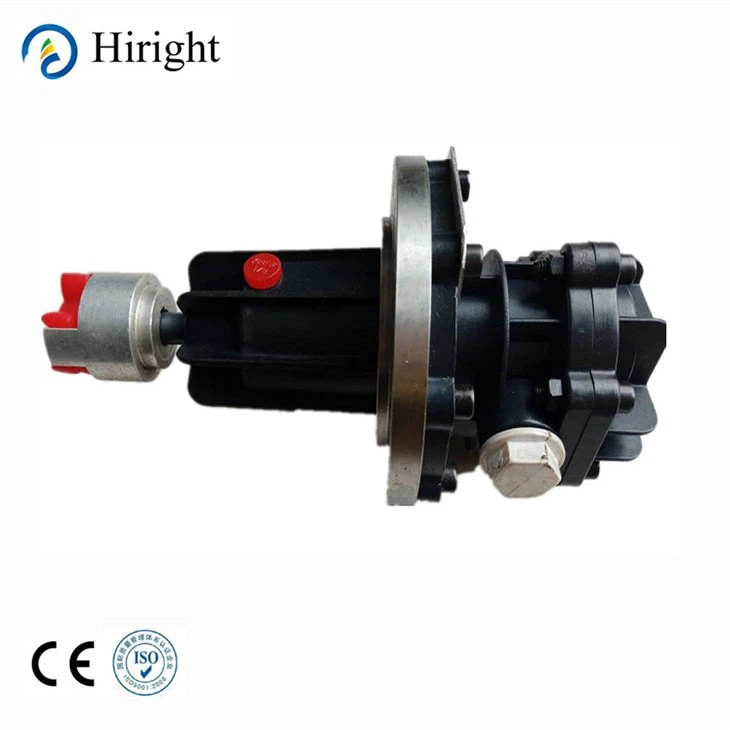

Les pompes à engrenages sont bien adaptées au transfert de fluides de viscosité élevée, tels que l'asphalte, la résine et les huiles lourdes. Dans ces applications, le débit peut varier en fonction des exigences du processus, mais la pompe doit être capable de gérer le fluide à viscosité élevée avec une efficacité relativement élevée. NotrePompe à mesure de l'engrenage à acide phosphorique avec haute précisionest conçu pour les applications impliquant une viscosité élevée et des fluides corrosifs.

Conclusion

En tant que fournisseur de pompe à engrenage, nous comprenons que le débit est un paramètre critique pour nos clients. En fournissant des connaissances en profondeur sur le débit de la pompe à engrenages, y compris son calcul, les facteurs d'influence, les méthodes de contrôle et les applications, nous visons à aider nos clients à prendre des décisions éclairées lors de la sélection de la bonne pompe à engrenages pour leurs besoins spécifiques.

Que vous ayez besoin d'une pompe à engrenage pour la lubrification, le dosage chimique ou le transfert de liquide à viscosité élevée, nous avons une large gamme de produits pour répondre à vos besoins. Notre équipe d'experts est toujours prête à vous aider à choisir la pompe la plus appropriée et à fournir un support technique. Si vous êtes intéressé par nos pompes à engrenages ou que vous avez des questions sur le débit et les autres paramètres de performance de la pompe, n'hésitez pas à nous contacter pour une discussion plus approfondie et une négociation d'approvisionnement.
